墙体龙骨产物规格

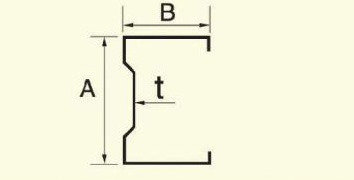

| 称号 | 规格(A×B×T) | 断面外形 | 备注 |
|---|---|---|---|
| 横龙骨 | QU 50×35×0.6QU 75×35×0.6QU 75×40×0.7QU 100×35×0.7QU 100×40×0.7 |  | 可打麻点 |
| 竖龙骨 | QC 50×45×0.6QC 75×45×0.6QC 75×50×0.6QC 100×45×0.7QC 100×50×0.7 |  | A;可打麻点 B;可按用户请求打孔 |
| 贯穿龙骨 | DU 38×12×1.0 |  | 按设想请求搭配 |
吊顶龙骨产物规格
Specification and Maker of Frame for wall
| 称号 | 承载龙骨 | 覆面龙骨 | V型覆面龙骨 | |||
|---|---|---|---|---|---|---|
| 规 格 | DU38×12×1.0 | DU50×15×1.2 | DU60×27×1.2 | DC50×19×0.5 | DC60×27×0.6 | DC50×19×0.5 |
| 断面外形 |  | |  |  |  |  |
龙 骨 配 件 表
Frane Fittinqs
| 称号 | 简图 | 配套龙骨 | 厚度 | 称号 | 简图 | 配套龙骨 | 厚度 |
|---|---|---|---|---|---|---|---|
| 吊件 |  | DU60(上人) | 3.0 | 毗连件 |  | DC50 | 0.5 |
| DU50(上人) | 3.0 | DC60 | 0.5 | ||||
 | DU38 | 1.2 | |||||
| DU50 | 2.0 | DU50(上人) | 1.2 | ||||
 | DU60(上人) | 1.5 | |||||
| DU50 | 1.5 | ||||||
| DU60 | 1.5 | 程度件 |  | DC50 | 0.5 | ||
| DU38 | 2.0 | DC60 | 0.5 | ||||
| 长挂件 |  | DC60 | 1.0 | 大牢固件 |  | 3.0 | |
| DC60/DC50 | 1.0 | 支持卡 |  | QC75系列 | 0.8 | ||
| DC50 | 1.0 | QC100系列 | 0.8 | ||||
| 短挂件 | DC60 | 0.6 | 金丝吊杆 |  | dsfds | M8 | |
| 收缩螺栓 |  | 通俗/平口/三件套 |
隔 墙 系 统 组 成 及 用 量 参 考
| 构件称号 | 图例 | 单层石膏板 | 双层石膏板 |
|---|---|---|---|
| 竖向龙骨(间距400mm) |  | 3.5m | 3.5m |
| 沿地龙骨 |  | 0.75m | 0.75m |
| 穿心(通贯)龙骨 |  | 0.75m | 0.75m |
| 石膏板 |  | 2.1㎡ | 4.2㎡ |
| 支持卡 |  | 2个 | 2个 |
| 3.5x2.5/干墙钉 |  | 36个 | 36个 |
| 3.5x3.5/干墙钉 |  | 0个 | 36个 |
| 接缝纸带 |  | 3m | 3m |
| 金属护角纸带 |  | 视阳角数目干系而定 | |
| 嵌缝粉 |  | 1kg | 1kg |
| 构件称号 | 图例 | 用量 | 构件称号 | 图例 | 用量 |
|---|---|---|---|---|---|
| 主龙骨 |  | 1.2m | 程度件(支托) |  | 7个 |
| 副龙骨 |  | 3.5m | 吊杆 |  | 视高度而定 |
| 边龙骨 |  | 1.1m | 螺帽 |  | 7个 |
| 石膏板 |  | 1.05㎡ | 组合收缩螺栓 |  | 1.1个 |
| 吊件(主吊) |  | 1.1个 | 穿心螺栓 |  | 1.1个 |
| 悬挂(副挂) |  | 3.5个 | 3.5x2.5/干墙钉 |  | 30个 |
| 主龙骨毗连件 |  | 0.5个 | 嵌缝粉 |  | 0.5kg |
| 副龙骨毗连件 |  | 1个 | 接缝纸带 |  | 1.5m |
